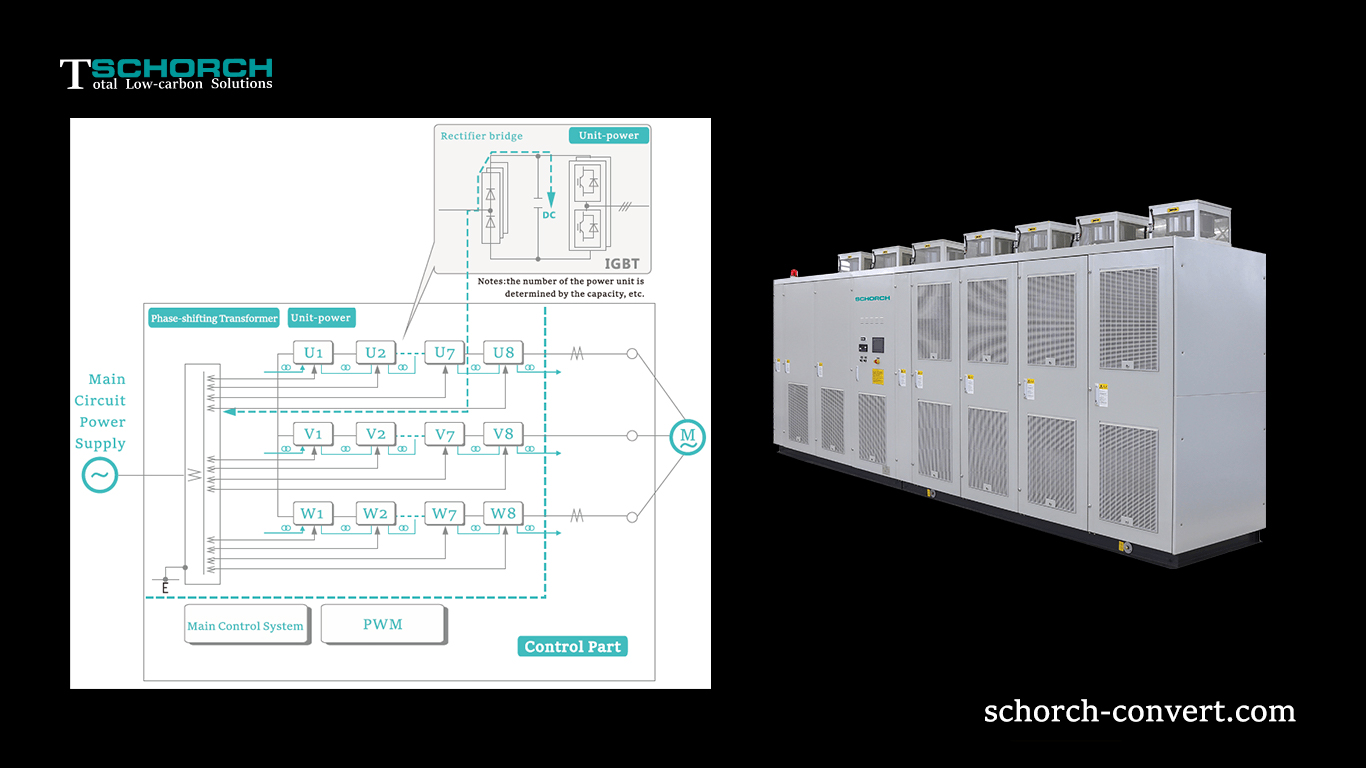

高壓進線電源通過進線接觸器加到移相變壓器的一次側。移相變壓器的二次副邊繞組與功率單元輸入端連接，具有相同標號的3組副邊繞組，分別向同一級內的三個功率單元供電。一級內每個功率單元的一個輸出端連接在一起形成星型連接點，另一個輸出端則與下一級功率單元的輸出端相連，依此方式，將同一相的所有功率單元串聯在一起，便形成了一個星型連接的三相高壓電源，輸出端直接驅動高壓電動機。控制系統對系統檢測和控制。

根據現場實際需要可以選配高壓旁路柜，高壓旁路柜主要實現工頻\變頻的切換。變頻系統出現故障后通過器件的選擇可以實現手動或自動的切換。特殊現場在旁路柜中增加輸出開關可實現一帶多功能。

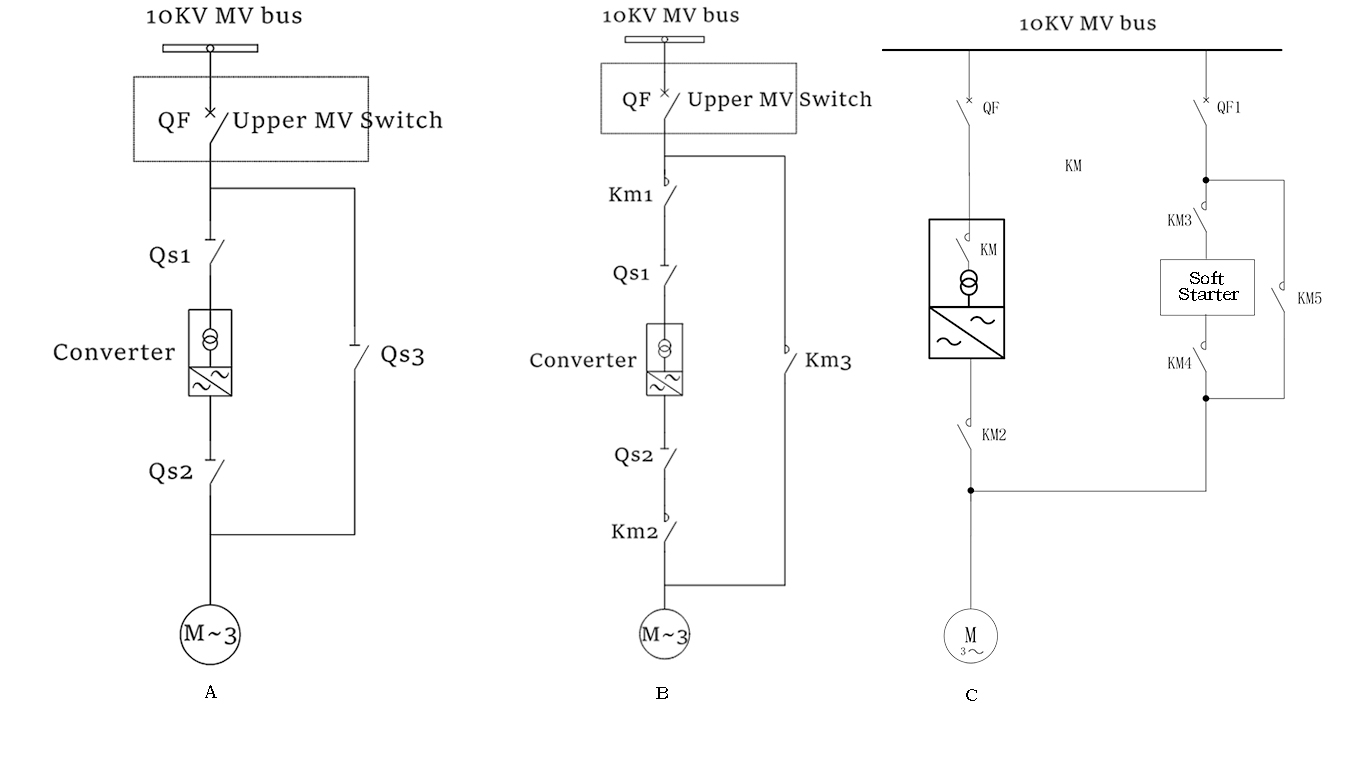

圖A為手動切換旁路，變頻出現故障后。手動把輸入、輸出隔離刀QS1、QS2斷開。把旁路隔離刀QS3合上。系統可以工頻運行。

圖B為自動切換旁路，變頻出現故障后。系統自動把輸入、輸出開關斷開。把旁路開關合上。同時旁路柜也可實現手動切換。

圖C旁路系統為軟啟動設備接線圖，適用電網容量小或大功率現場，變頻故障后，通過高壓軟啟動設備把電機轉起來。
