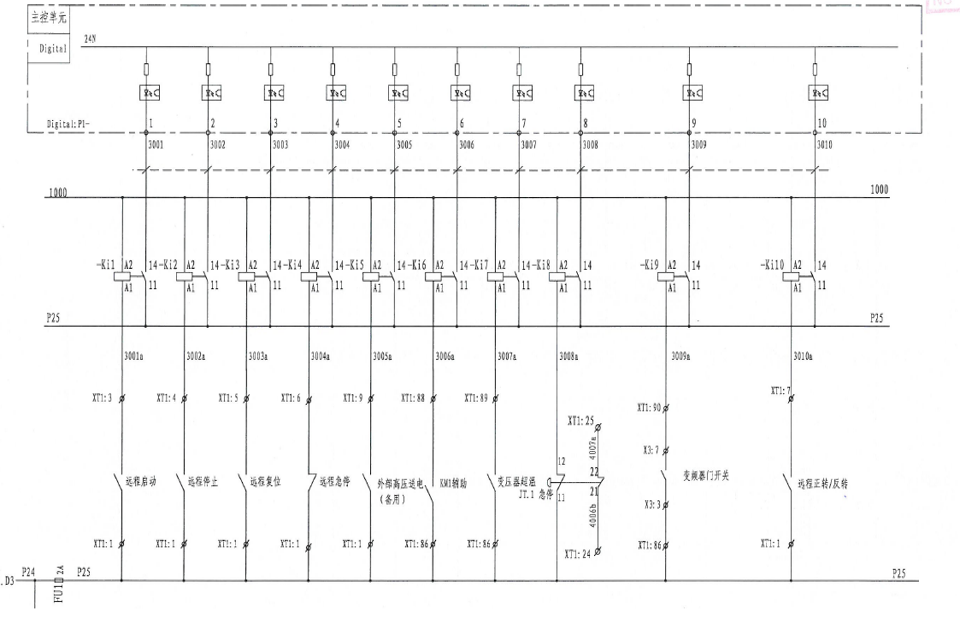

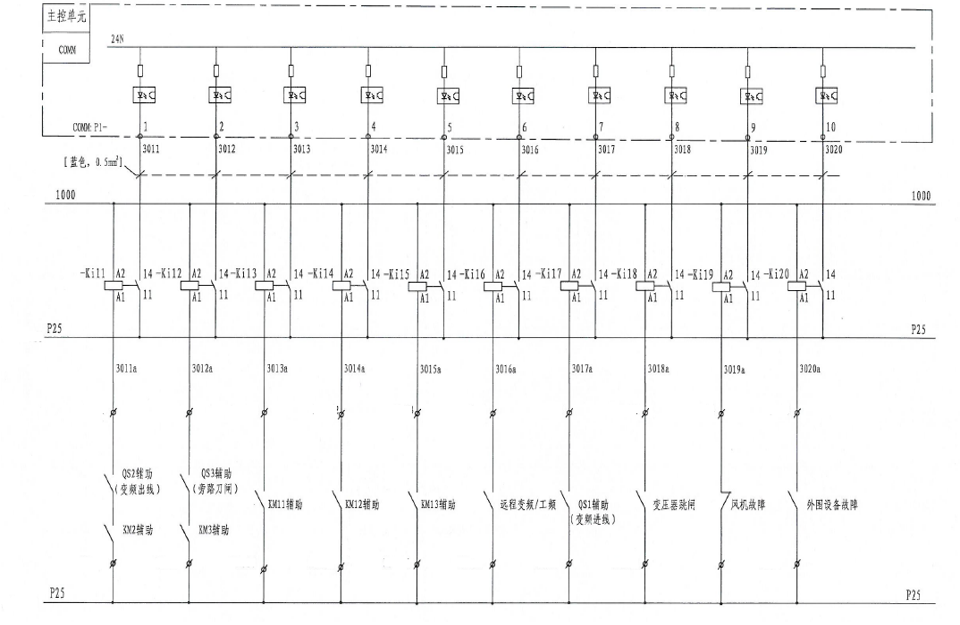

數字量輸入
數字量輸入包括內部數字量輸入檢測、遠程數字量輸入檢測、控制器件反饋點檢測、柜內數字量入信號主要是檢測高壓真空接觸器輔助點、接觸器輔助點、急停按鈕常閉點和門聯鎖開關觸點等數字量信號。
數字量信號通過中間繼電器把信號送到數字板上。所采集的信號為高電平時(信號閉合)使對應的輸入中間器動作,常閉觸點閉合。對應的數字量輸入端口構成回路。直流24V電源接到端口中,數字板檢測到高電平信號,系統做出相應邏輯判斷。

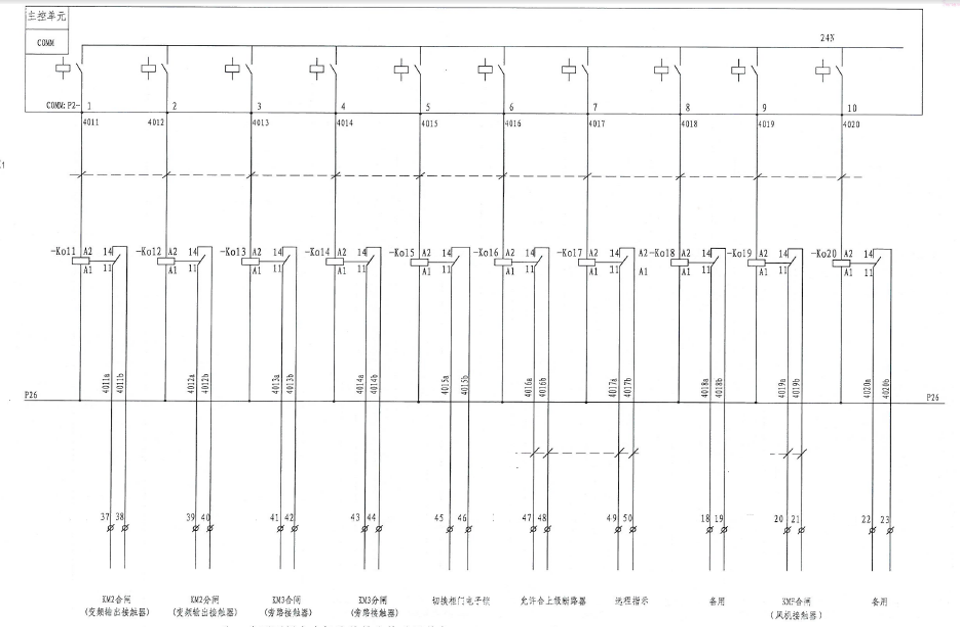

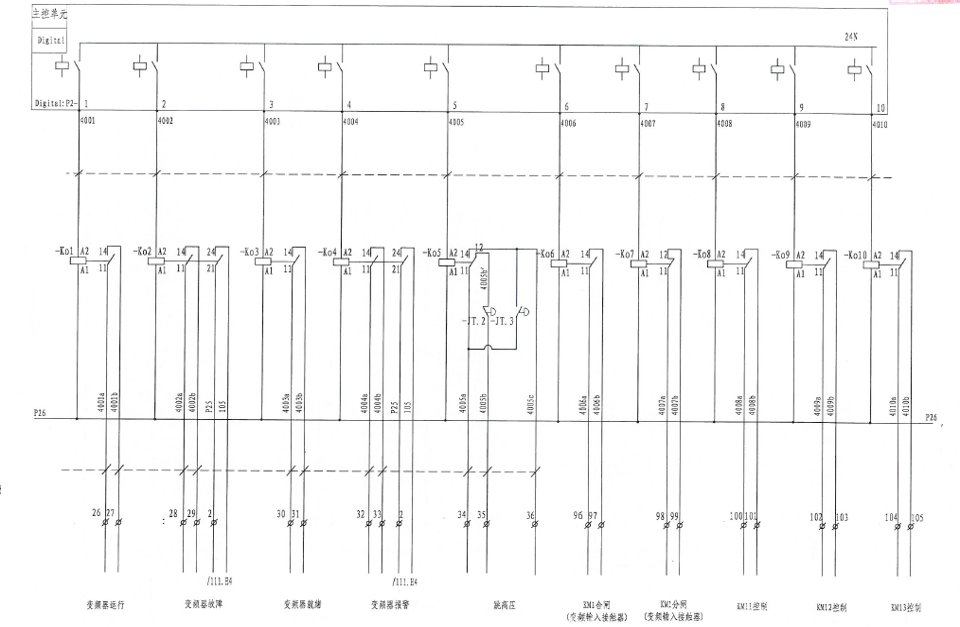

數字量輸出
數字量輸出是控制系統發出數字量信號控制接觸器、中間繼電器和數字量輸出中間繼電器,來完成邏輯控制和指示。
遠程數字量輸出通過中間繼電器轉接,每個繼電器的一對常開觸點接到端子上。
系統經過邏輯處理后,相應的數字量輸出端口輸出低電平信號,驅動對應的輸出繼電器動作,對應的觸點動作。
