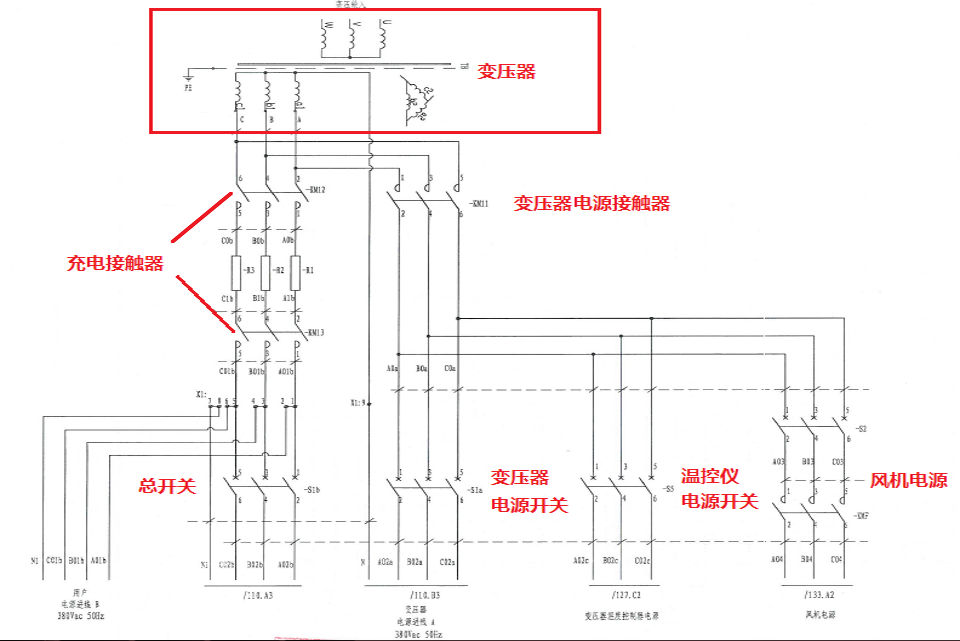

用戶提供的AC380V電源經開關分為兩路,一路通過總電源開關到整流電源模塊PWA上;另一路連接低壓充電模塊。進線開關連接充電電阻和充電接觸器后,連接到變壓器三次繞組上,構成低壓充電回路。
當KC控制系統下發充電命令時,控制充電接觸器閉合,AC380V電壓經充電電阻到變壓器三次線圈,使變壓器一次側感應出6KV或10KV的高壓電,同時變壓器所有二次側繞組變出690V電壓給功率單元供電。當系統充電達到設定值,KC控制系統控制充電接觸器分?jǐn)?、使高壓輸入接觸器合閘,由高壓電源供電給變頻器。
系統充電結束后,系統合進線電源接觸器合閘,變壓器的三次繞組AC380V回路得電。
通過開關S1a接到整流電源模塊PWB上。通過開關S5接到溫控儀控制回路同時負責變壓器底部風機供電。另一路通過開關S2和接觸器給風機回路供電。

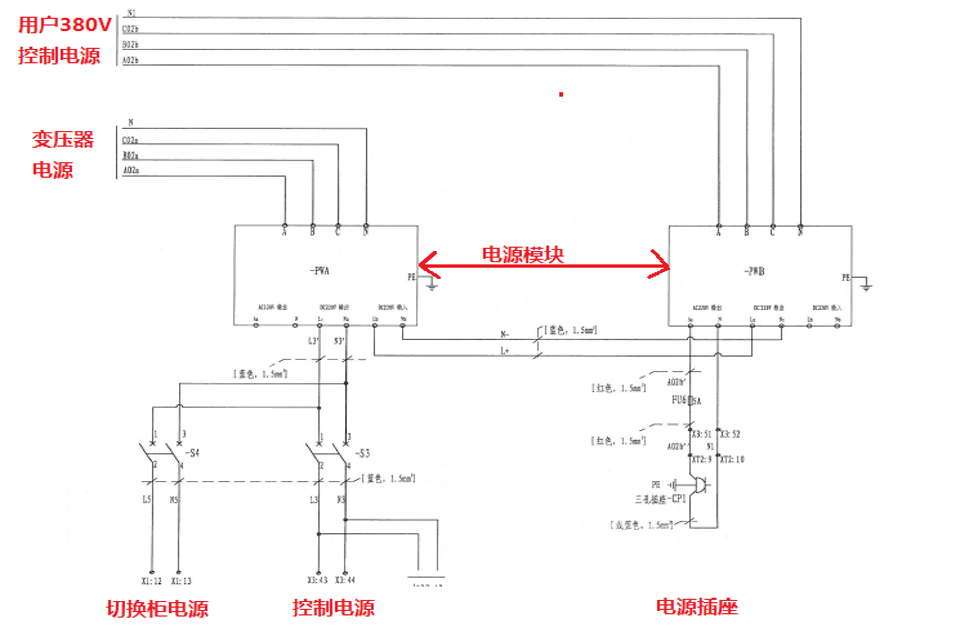

電源模塊的核心部分是AC/DC電源PWA和PWB電源系統。整流電源PWA與整流電源PWB結構完全一致。輸入端分別連接控制電源和變壓器三次繞組。輸出端并接一起。
整流電源內輸入交流電通過輸入濾波器,輸入濾波器濾掉輸入諧波。整流電源輸出接到隔離變壓器。隔離變壓器起到隔離作用。經過隔離變壓器的交流電壓加到整流切換電路中,把交流電變成脈動直流電。在經電容濾波和輸出直流濾波器濾波。
兩個整流電源模塊利用二極管單相導電原理自動電源切換。變換出穩定DC220V電壓。
電源部分采用雙路供電系統,即由用戶提供的AC380V電源和變壓器三次側變得的AC380V電源。雙路供電主要作用是能保證變頻正常運行過程中,用戶提供的AC380V電源意外斷電,而高壓未斷的情況下,系統仍能正常運行而不會導致整體回路掉電及控制系統掉電。
變頻系統采用直流供電,整流模塊產生的DC220V電源分為給接觸器、開關電源、外部設備供電。電源模塊中有三個開關電源PW1、PW2和PW3。開關電源輸入為直流220V。
