淺析功率單元的工作原理

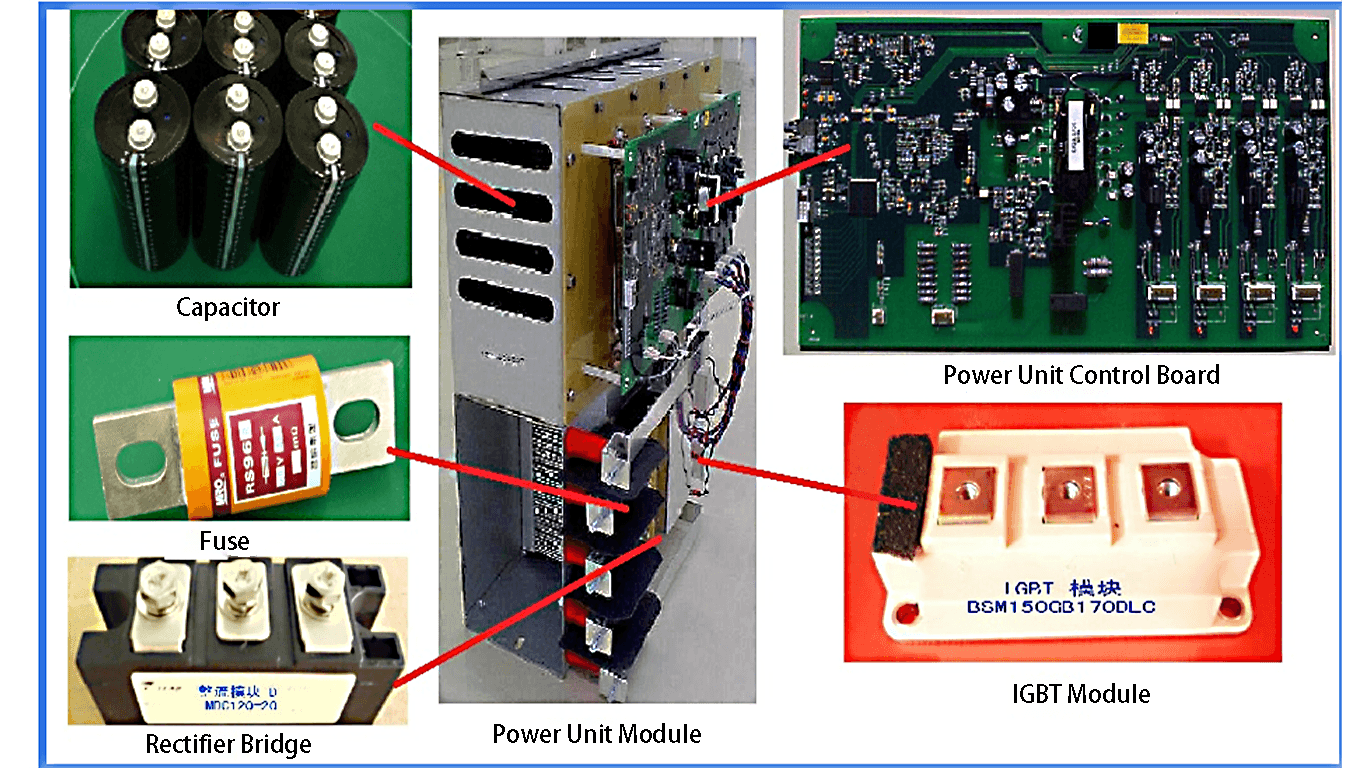

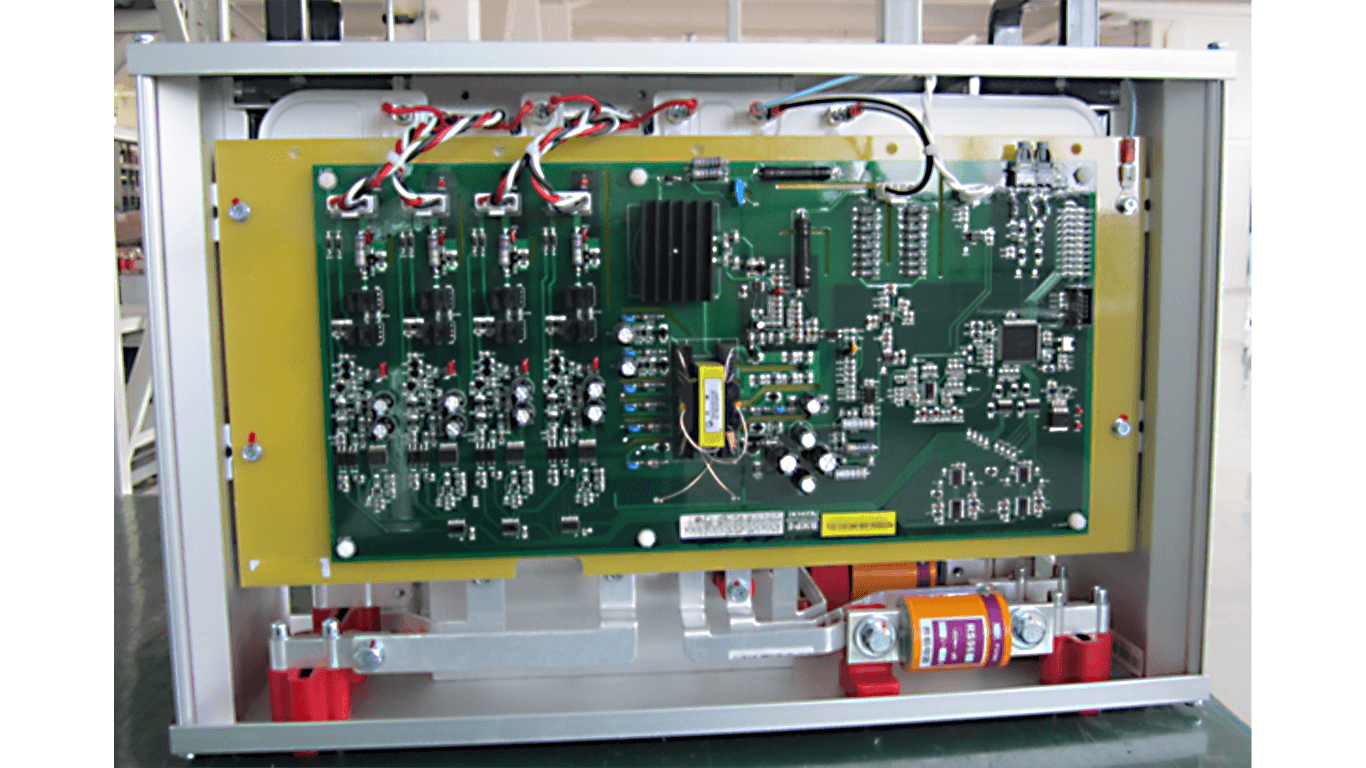

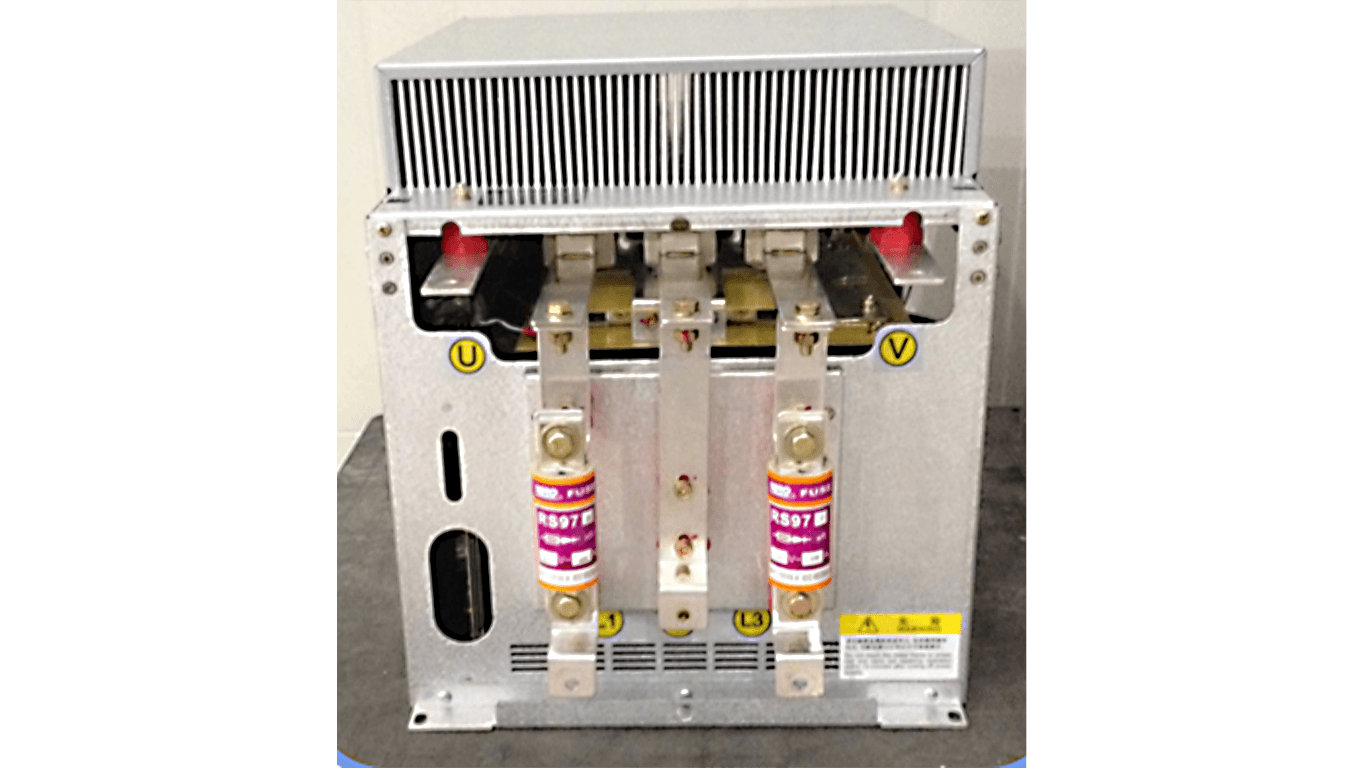

變頻功率單元的基本拓?fù)浣Y(jié)構為交—直—交三相整流/單相逆變電路。
三相交流輸入信號經三相不可控橋式整流電路整流后成為脈動直流電,在經濾波電容濾波為直流電壓送到單相橋式逆變電路中,逆變電路由4支IGBT組成,構成H橋結構。適當控制四支IGBT的開關次序,即可在每個單元的輸出得到0V、±Ud3個電壓電平(Ud為功率單元直流電壓的幅值)。將變頻器每相的8個功率單元(10KV系統)依次串聯(A1單元的輸出u1連到A2單元的輸出u2,依次類推,最后將A8、B8、C8三個單元三個單元的輸出u1連在一起作為變頻器的中點),即可在每相的輸出得到17個電壓電平。
功率單元額定電壓為690V 時,直流母線電壓為960V 左右。逆變器由2 個耐壓為1700V 的IGBT 模塊組成H 橋式單相逆變電路,通過PWM 控制,u1 和u2 兩端得到高壓變頻的交流輸出,輸出電壓為單相交流0-690V。
逆變器輸出采用多電平移相式PWM 控制技術。同一相的功率單元輸出相同幅值和相位的基波電壓,但串聯各單元的載波之間互相錯開一定電角度,實現多電平PWM,輸出電壓非常接近正弦波。每個電平臺階只有單元直流母線電壓大小,du/dt 很小,使得電動機絕緣不會受到影響。
功率單元與主控系統之間通過光纖進行通信,以解決強弱電之間的隔離問題和干擾問題。功率單元采用模塊化結構,所有的功率單元可以互換,維修也比較方便。
功率單元采用較低的開關頻率,以降低開關損耗,且可以不用浪涌吸收電路,提高變頻器的功率。由于采取多電平移相式PWM,等效輸出開關頻率很高,且輸出電平數增加,可大大改善輸出波形,降低輸出諧波,諧波引起的電動機發熱、噪聲和轉矩脈動都大大降低。所以這種變頻器對電動機沒有特殊的要求,可用于普通的高壓電動機,也可以用于舊電動機,且不必降額使用。
