IGBT的結構簡介

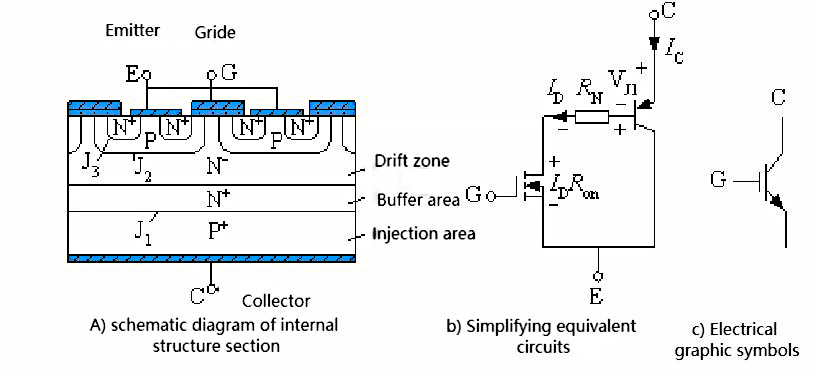

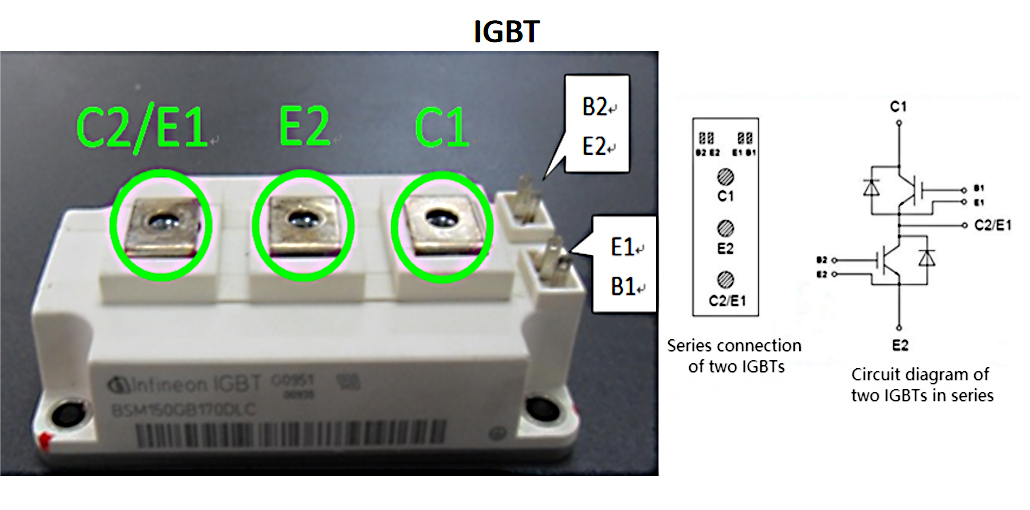

其包括三端器件:柵極G、集電極C和發射極E(如附圖所示);
圖中a—N溝道VDMOSFET與GTR組合——N溝道IGBT。
IGBT比VDMOSFET多一層P+注入?yún)^(qū),具有很強的通流能力。
簡化等效電路表明,IGBT是GTR與MOSFET組成的達林頓結構,一個由MOSFET驅動的厚基區PNP晶體管。
RN為晶體管基區內的調制電阻。
GTR的特點——雙極型,電流驅動,有電導調制效應,通流能力很強,開關速度較低,所需驅動功率大。電流控制元件。
MOSFET的優點——單極型,電壓驅動,開關速度快,輸入阻抗高,熱穩定性好,電壓控制元件。
IGBT特點
柵極為電壓驅動,驅動電路簡單,所需驅動功率小。
工作頻率高,開關損耗小,在電壓1000V以上時, 開關損耗只有GTR的1/10。
承受電壓較高,載流密度大,輸入阻抗高,通態壓降小,熱穩定性好,沒有“一次擊穿”問題。
驅動電路簡單,安全工作區大,電流處理能力強,不需要緩沖電路。
可以實現小電壓控制大電流。
