整流橋原理
基本結構和工作原理與信息電子電路中的二極管一樣。
由一個面積較大的PN結和兩端引線以及封裝組成。

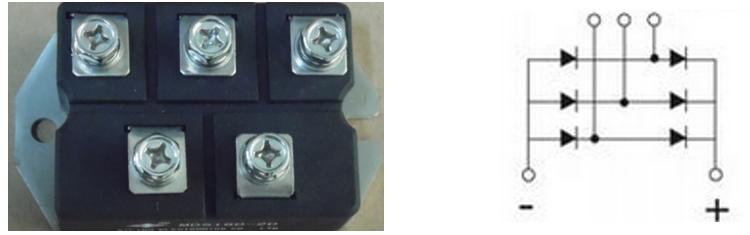

整流橋是把六只二級管封裝在一個模塊中。

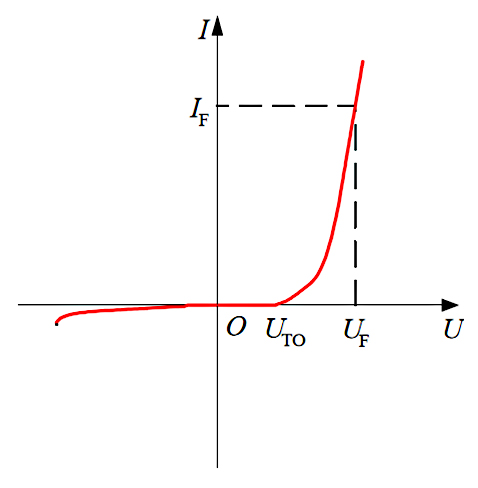

整流橋特性:主要指其伏安特性
1、門檻電壓UTO,正向電流IF開始明顯增加所對應的電壓。
2、與IF對應的電力二極管兩端的電壓即為其正向電壓降UF 。
3、承受反向電壓時,只有微小而數值恒定的反向漏電流。

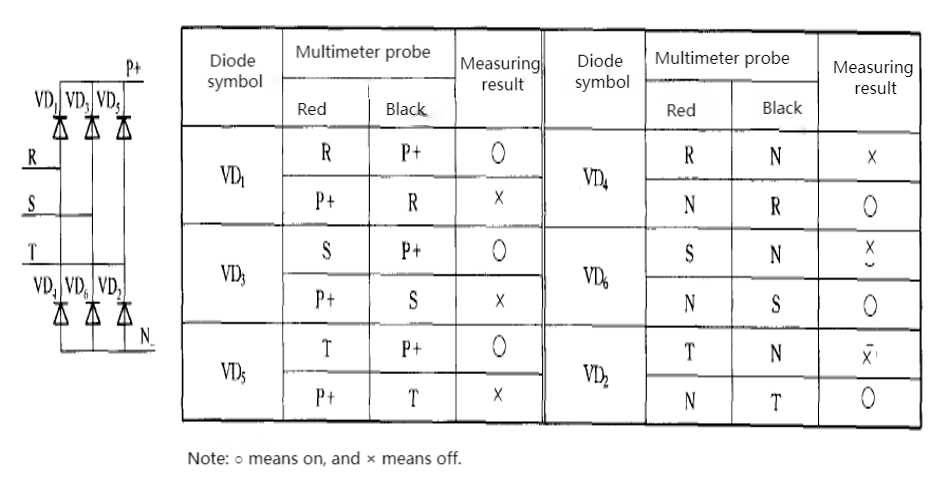

整流橋測試

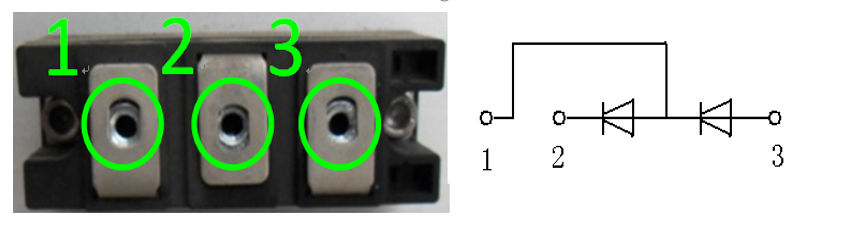

檢查模塊表面無裂痕變形和破損;模塊的安裝底板應光滑平整無劃痕。用數字萬用表二極管檔測,紅表筆接在2(二極管陰極),黑表筆接1(二極管陽極),顯示數值為1(即無窮大)則說明1腳和2腳之間的二極管是完好的。結果相反若導通則說明該二極管損壞;紅表筆接1,黑表筆接3,顯示數值為1(即無窮大),則說明3腳和2腳之間的二極管是完好的,相反,若導通則說明該二極管損壞。
