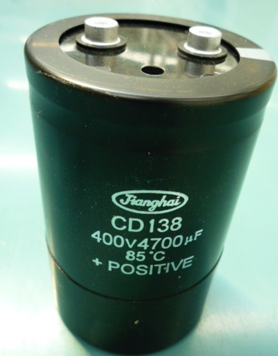

電容器濾波作用
消除整流后的直流電壓中的交流成分。吸收整流部分和逆變部分所產生的文波電流。整流電路將交流變成脈動的直流,而在整流電路之后接入一個較大容量的電容,利用其充放電特性,使整流后的脈動直流電壓變成相對比較穩定的直流電壓。抑制逆變部分開關管開關過程而產生的過沖擊電壓。降低直流母線阻抗。
電容器儲能作用
電機降頻減速時,電機的轉速大于變頻器輸出頻率對應的同步轉速,電機處在發電狀態,通IGBT并聯的二極管將電機動能回饋到直流側實現制動。母線上電容起到緩沖無功能量的作用,為了給交流側向直流側反饋的無功能量提供通道。

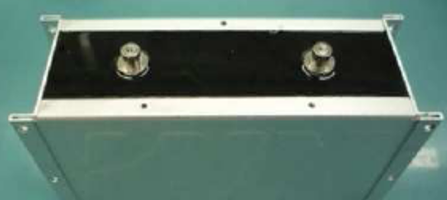

薄膜電容特點
1、體積小,重量輕,有優異的自愈性能,安全可靠。
2、帶散熱片金屬外殼,干式結構,具有良好的散熱性能。
3、采用金屬化聚丙烯膜,內部灌注導熱灌封料。
4、適用于在大電流脈沖電路場合下使用。尤其適用于IGBT整流后濾波電路。
電容測試
出現外觀炸開、鋁殼鼓包、塑料外套管裂開,流出了電解液、保險閥開啟或被壓出,電容器頂部分瓣開裂,接線柱嚴重銹蝕,蓋板變形、脫落,說明電解電容器已損壞。用萬用表測量開路或短路,容量明顯減小,漏電嚴重。用萬用表測最終穩定后的阻值較小,
