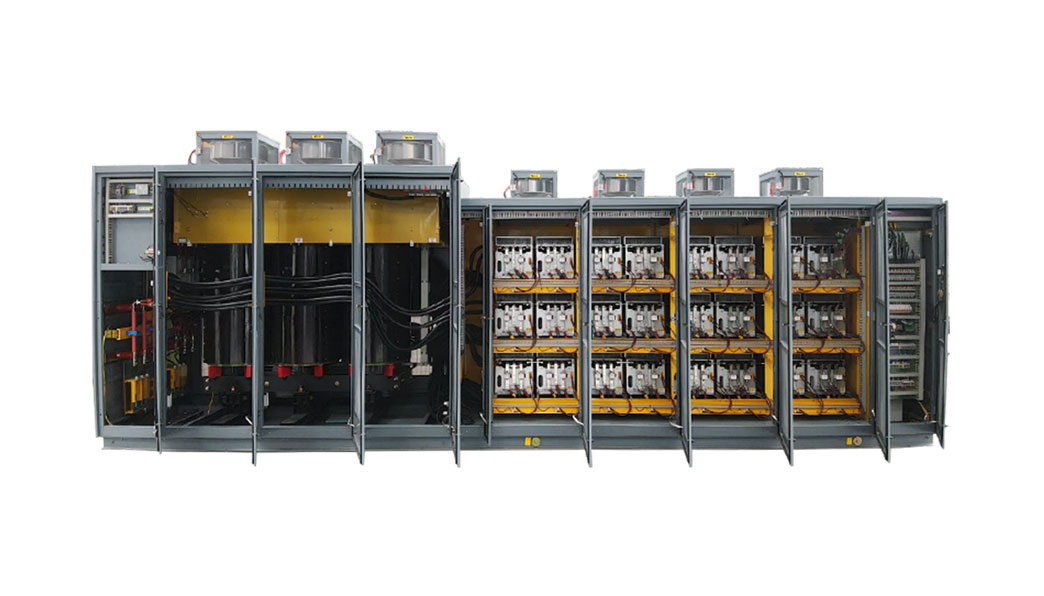

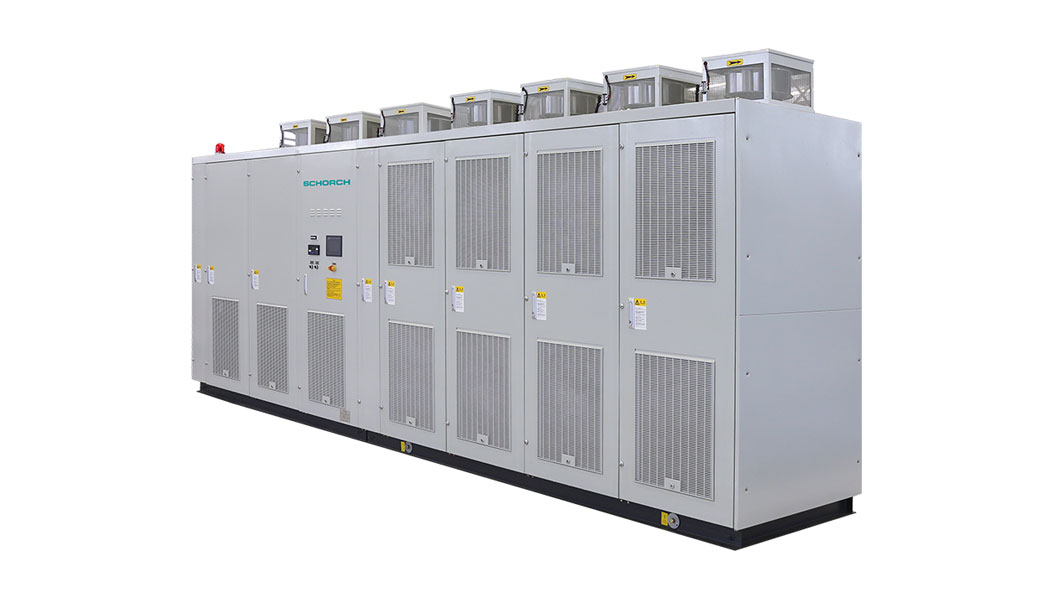

該變頻調速裝置（以下簡稱變頻器）根據頻率和負載情況實時改變輸出頻率和電壓，具有動態性能高、系統響應快、調速范圍寬、加減速性能好等特點。
采用接觸式屏幕進行人機交互，人機界面友好，并采用MCGS組態軟件與控制機進行通信，可實現系統可視化管理，使用戶更直觀地監控系統運行情況和故障報警情況。它支持網絡傳輸和遠程監控，并可以切換多種語言。
| 項目 | 參數選擇 | |
| 輸入 | 輸入電壓 | 3、3.3、6、6.6、10KV(*) |
| 允許電壓波動范圍 | 滿負荷運行，電壓波動±10% | |
| 頻率變化范圍 | 50Hz±10% | |
| 輸入電流諧波 | ≤3%，符合IEEE519-1992和GB/T14549-93標準 | |
| 輸出 | 輸出電壓范圍 | 3、3.3、6、6.6、10KV(*) |
| 最大輸出能力 | 30000KVA | |
| 整機效率功率因數 | 強迫風冷≥0.965，水冷變頻≥0.98 | |
| 輸出頻率范圍 | 0-50Hz(*) | |
| 控制方式 | 連接模式 | 與高壓變頻器直接串聯 |
| 控制方式 | 矢量控制，帶/不帶速度傳感器，V/F控制 | |
| 輸出頻率的分辨率 | 0.01Hz | |
| 加減速時間 | 1-3000s(*) | |
| 過載能力 | 125% 60s | |
| 限流保護 | 150% | |
| 變頻器的效率 | >97%(含輸入變壓器) | |
| 主要控制功能 | 動率單元預充電功能，高效低壓調速、飛車啟動、瞬時停止后重啟、主電路旁路、高低壓穿越、單元波形和變頻器輸出波形異常檢測、遠程診斷等 | |
| 保護功能 | 過載、過流、輸出電壓異常(偏差超過30%停機)、冷卻風機異常、斷電檢測等。 | |
| 通訊功能 | 硬接線(標準)Profibus-DP(*)， Modbus(*)， Ethernet(*) | |
| 阻力 | ≤4? | |
| 平均故障時間 | 80000h | |
| 機柜結構 | 機柜結構 | 鈑金制造，自鎖緊 |
| 機柜保護水平 | IP31(*) | |
| 抗震能力(帶地基) | 按7級防震設計 | |
| 冷卻方法 | 強制空氣冷卻(*) | |
| 機柜的顏色 | 標準RAL7035淺灰色(*) | |
| 環境 | 溫度 | 工作溫度:-10~40℃，儲存溫度:-20~60℃ |
| RH | RH:≦95%(20℃無凝結) | |
| 高度 | ≤1000m(*) | |
| 安置環境要求 | 無腐蝕性、易燃、易爆氣體的室內、一般環境(*) | |
附注：帶*的為可定制參數板塊。
強制風冷變頻調速裝置的容量范圍為250KVA-15MVA。
靜態速度控制精度通常為正常速度的0.1% ~ 0.5%，可以滿足大多數工業領域的要求。
直接轉矩控制。
開環扭矩步進上升時間小于10ms。
功率單元單元采用耐電壓1200V的薄膜電容器，不需要串聯使用。
